VCTA-Z1 自动光学检测设备(在线型)

更快 更准 更稳

  • hecehng6 Z1
  • hecehng6 Z1
  • hecehng6 Z1
  • hecehng6 Z1
  • 1
  • 2
  • 3
  • 4

灵活/多用途的AOI

不同型号适用于生产在线的多个质量控制位置,包括锡膏印刷后2D的
锡膏质量检查,回流焊接前的元器件测定,回流焊接后PCBA的工艺品质检
查,以及手插件波峰焊接后的检查

高速工业相机及
高分辨率工业镜头

采用1000万像素(可选配1500万像素)高速工业相机及高分辨率工业镜头,保证图像采集的效率和效果。

采用可视化图像编程技术

采用可视化图像编程技术,所见即所得,编程简单易学。

采用可视化图像编程技术

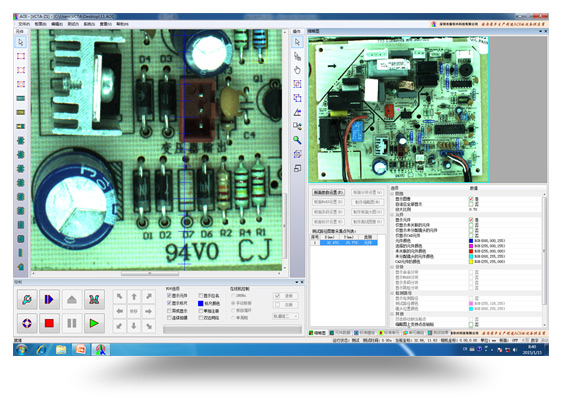

可视化程式优化界面

可视化程式优化界面

实时SPC统计及分析

实时SPC统计及分析

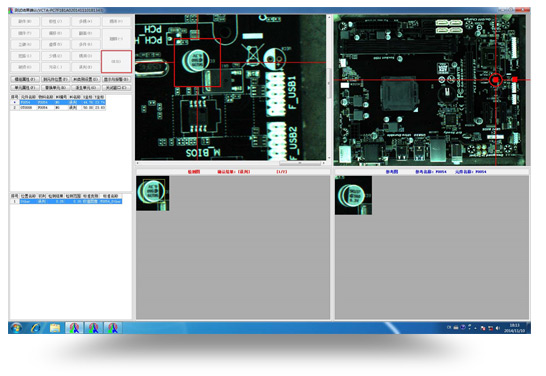

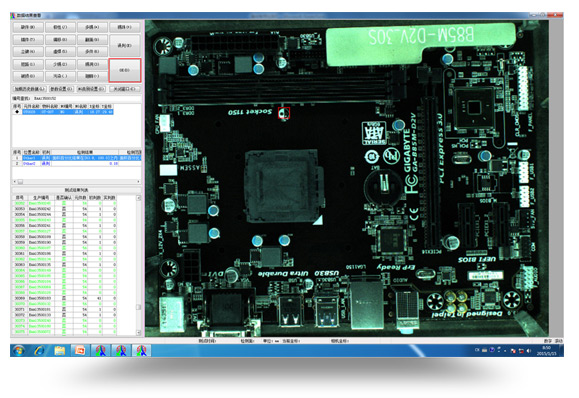

不良显示界面
外置条码识别系统

不良显示界面,直观易辨识。外置条码识别系统,可自动识别基板上的一维及二维条码。

设备直接置于产线接驳台之上
基板随过随检

设备直接置于产线接驳台之上,基板随过随检,不需要对流动的基板进行单
独停止定位检测,不需要对产线流速进行调整。

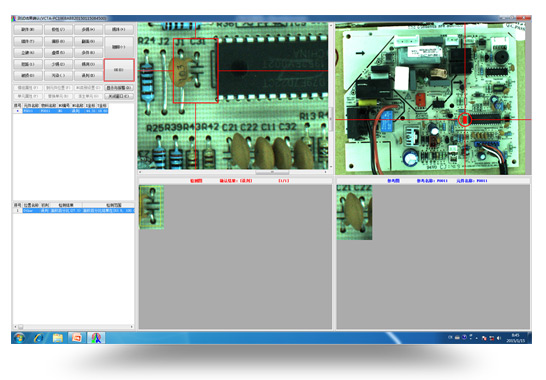

自动识别基板上的极性错误

自动识别基板上的极性错误

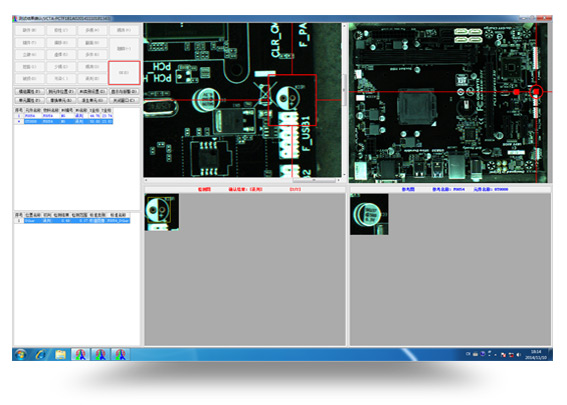

漏件检测

漏件检测

颜色提取参数设定

颜色提取参数设定

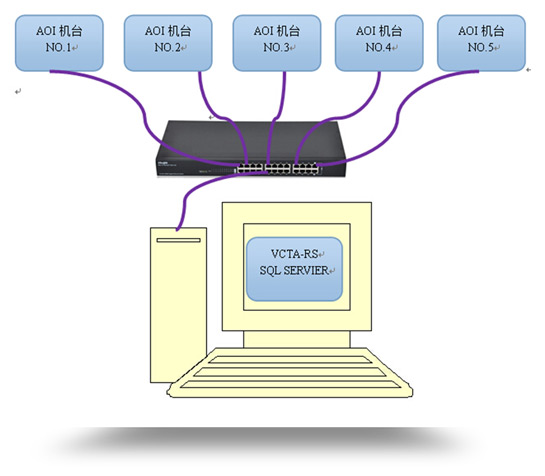

集中控制和数据采集

可以对产线AOI进行集中控制和数据采集

集中控制和数据采集
20170714092934

基板检测区域

  • 环形RGB LED条形光源,为图像显示效果提供光照支持。
  • 可采用相机感知自动触发/扫描枪扫描条码自动触发拍摄图像两种方式,可适应于无条码工艺的生产线。基板在流水线上不用停止运行,智能监测PCB并自动进行图像数据分析处理,完成基板的检测。

控制机箱模块



控制箱包含设备控制主机以及各项电路控制系统,便于管理维护。
20170714093006

在线询单

0755-61519009/61519062


类别 项目 规格参数
视觉识别系统

判别方法

综合应用权值成像数据差异分析技术、彩色图像对比、颜色提取分析技术、相似性、二值化等多种算法

摄像机

德国进口彩色工业摄像机, 1000万象素

镜头

日本进口工业镜头

视场/速度 视场需要根据现场实际的检测状况调整相机的实际应用高度来确定。

光源

条状白色LED光源

检测内容

插件元件的误插,缺件,偏移,反向(元件顶部有明显极性标志)

条码识别 固定式条码识别装置,可识别一维及二维条码
软件系统 操作系统 Microsoft Windows 7

操作

图形化编程,根据元件形状选择标准自动生成检测框,多种检测算法可供选择,制程快捷。
统计过程控制 可对所有测试的数据进行集中的统计分析,可输出excel格式的SPC报告。
控制系统 电脑主机

工业控制计算机,Intel双核CPU,4G DDR内存,500G硬盘

显示 23英寸液晶宽屏显示器
电源 交流220伏特+±10%,频率50/60Hz,额定功率300W
使用环境 温度10-40℃,湿度 30-80%RH
其他参数 机械外形尺寸(长*宽*高) 75cm * 67cm * 100cm
重量 90kg
电源 交流220伏特±10%,频率50/60Hz,额定功率300W

采用可视化图像编程技术

采用可视化图像编程技术,所见即所得,编程简单易学。

采用可视化图像编程技术


可视化程式优化界面

可视化程式优化界面


不良显示界面
外置条码识别系统

不良显示界面,直观易辨识。外置条码识别系统,可自动识别基板上的一维及二维条码。



自动识别基板上的极性错误

自动识别基板上的极性错误


漏件检测

漏件检测


集中控制和数据采集

可以对产线AOI进行集中控制和数据采集

集中控制和数据采集
